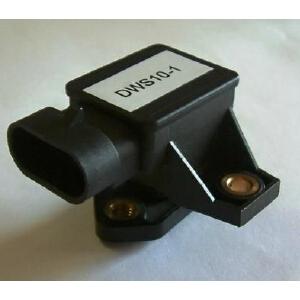

一、旋轉位置傳感器DWS10簡要說明

     RPN系列旋轉位置傳感器利用一個磁場偏置，霍爾效應集成電路（IC）來精確地檢測致動器在設定

工作范圍內的旋轉運動。這個IC連同信號處理電路，保護電路和兩個永磁體一起密封在堅固的封裝內。

二、旋轉位置傳感器DWS10工作

     致動器軸旋轉時，霍爾效應IC的位置相對于磁鐵會發生變化，從而導致磁通密度的變化。

然后IC輸出轉換為線性輸出。

三、旋轉位置傳感器DWS10安裝

     傳感器是法蘭安裝的。傳感器終端配有一個AMP Superseal1.5系列連接器。

四、旋轉位置傳感器DWS10典型應用

     緊湊的設計和堅固的結構使得這款傳感器十分適用于位置和運動檢測，

例如踏板，節流閥，變速器，控制桿，連桿，懸架高度和懸掛位移：

卡車、越野車、工業車輛和設備、工程車輛和設備、農業車輛和設備、起重機

五、旋轉位置傳感器DWS10特點

固態霍爾效應技術
集成反極性，短路和EMC保護
90°測量范圍，允許旋轉360°
堅固的密封包裝和集成連接器

六、旋轉位置傳感器DWS10優點

長使用壽命，低扭矩驅動，大大地減少了磨損機制。
抗接線不當和電氣噪聲損傷
寬工作角度，支持超程
在惡劣的環境下堅固耐用

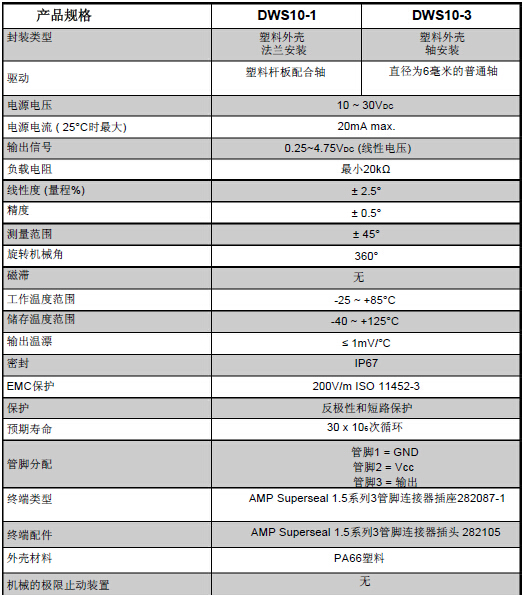

七、旋轉位置傳感器DWS10技術參數
