制冷劑(R134a,R-410a,R-407c)傳感器 - SB-42A-00

  • 制冷劑(R134a,R-410a,R-407c)傳感器
Mouse over image to zoom

高靈敏度
低功耗

產品型號:
SB-42A-00
PDF:
訂貨數量:

產品介紹

冷劑(R134a,R-410a,R-407c)傳感器?SB-42A-00描述:

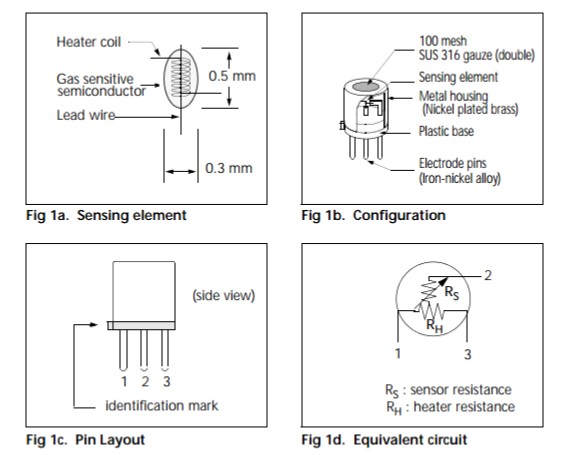

SB-42A是SnO2半導體氣體傳感器,對HCFS(如氟利昂R134a)有高靈敏度并且提高了抗其他氣體干擾的能力。此產品適合制冷劑氣體R134a,R-410a,R-407c的泄漏檢測。由于此產品的低功耗(120mW)特點,非常適合便攜式設備。 結構 氣體感應半導體材料是小珠子的類型,加熱線圈和電極線嵌入在元件中。敏感元件安裝在金屬封裝內,此封裝是用可以空氣流通的雙不銹鋼網眼制成。此網眼具有防爆特性(Fig1)。


冷劑(R134a,R-410a,R-407c)傳感器?SB-42A-00 參數:

操作條件

Fig2展示了此產品的標準使用電路。傳感器阻值(Rs)的變化導致了負載電阻(RL)上的電壓的變化。為了獲取最佳的性能和參數,加熱電壓(VH),電路電壓(Vc)和負載電阻(RL)的值必須在給定的標準操作條件下的值,具體參數表在下一頁表述。



靈敏度特性

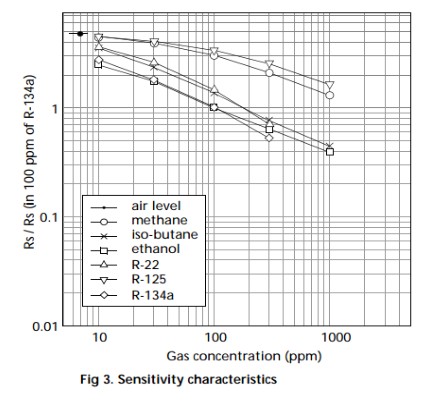

Fig3展示了SB-42A(典型數據)的靈敏度參數曲線。氣體傳感器的靈敏度參數是傳感器阻值和氣體濃度的關系的體現。基于對數功能,傳感器阻值的減小,被測氣體濃度隨之增加。SB-42A的靈敏度參數由以下的參數詳細說明。

--傳感器阻值:在含有100ppm的R-134a空氣中?

--傳感器阻值變化率:在含有100ppm~300ppm的R134a空氣中


具體參數

A.?標準操作條件

符號

參數

規格

條件

VH

加熱電壓

0.90V ± 0.05V

AC或DC或者脈沖

VC

電路電壓

<5.0V

DC:引腳2(+)引腳1(-)

RL

負載電阻

變化的(>200?)

PS<10mW

RH

加熱電阻

2.8??± 0.2?

室溫

IH

加熱電流

130mA

IH?= VH?/ RH?(典型值)

PH

加熱功耗

120mW

?PH = VH2?/ RH(典型)

PS

傳感器功耗

少于10mW

PS=(VC - VRL)2/RS


B.環境條件

符號

參數

規格

條件

Tao

操作溫度

-10~60°C

推薦范圍

Tas

儲存溫度

-20~70°C

RH

相對濕度

<95%RH

(O2)

氧氣濃度

21% ± 1%(標準條件)

相對較小值:>18%

靈敏度參數受氧氣濃度變化的影響。


C.靈敏度參數

型號

SB-42A-00

符號

參數

規格

條件

RS

傳感器阻值

2k?~20k?

在100ppm R-134a的空氣中

β

靈敏度斜率

0.5~0.6

在300ppm R-134a的空氣中的RS/在100ppm R-134a的空氣中的RS

R/Rair

在氣體中阻抗變化/空氣中的阻抗

≤ 0.40

在100ppm R-134a的空氣中的RS/在空氣中的Rs

標準測試條件: ?溫度:20 °C ± 2 °C ??VC:5.0 V ± 1%
???????????????濕度:65% ± 5% ????????VH:0.9 V ± 1%
???????????????(在清潔的空氣中) ??????RL:10k??± 5%
???????????????預加熱時間:超過48小時

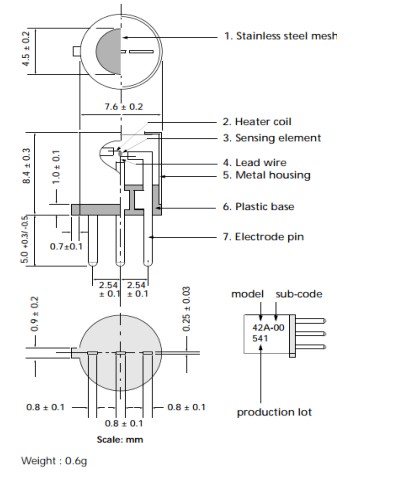

D.機械結構參數

項目

條件

規格

震動

頻率: 100cpm
垂直振幅:4mm
持續時間:1小時

應該在靈敏度參數中滿意的規格

沖擊

加速度:100G
碰撞次數:5次


E.組成材料

No.

部分

材料

1

不銹鋼網眼

SUS316(100網眼,雙層)

2

加熱線圈

Pt

3

敏感元件

SnO2

4

導線

Pt

5

金屬外盒

鍍鎳黃銅

6

塑料基板

聚對苯二甲酸丁二醇酯(PBT)

7

電極引腳

鐵鎳合金



ISweek 工采網的所有產品均來自于原始生產廠商直接供貨,非第三方轉售。
