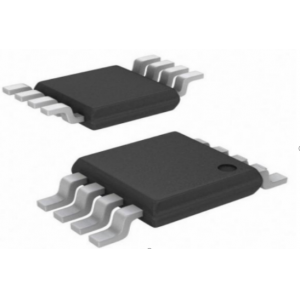

無線射頻檢測芯片 - MS2351

  • 無線射頻檢測芯片
Mouse over image to zoom

完整的RF檢測器/控制器功能
典型動態范圍:-58dBV~-13dBV,或-45dBm~0dBm@50Ω
頻率響應范圍:100MHz~2500MHz
10dB 階躍響應時間:70ns
良好的溫度穩定性
2.7V~5.5V 的單電源供電

產品型號:
MS2351
PDF:
訂貨數量:

產品介紹

無線射頻檢測芯片 - MS2351M是一款對數放大器芯片,主要用于接收信號強度指示RSSI與功率放大器控制,工作頻率范圍是100M~2500MHz,典型動態范圍45dB。各種手持設備和其它無線設備都可使用該芯片。相對于使用離散的二極管檢波器,MS2351M可以提供更寬的動態范圍更高的精度。特別地,在-40℃~85℃溫度范圍內表現出良好的溫度穩定性。MS2351M本質上是電壓響應器件,典型的輸入信號范圍均方根值1.25mV~224mV,或-58dBV~-13dBV,這與負載為 50Ω時-45dBm~0dBm等效。為方便應用,內部使用AC耦合。MS2351M提供兩種電壓輸出。第一種從引腳V_UP輸出,隨著輸入信號從-45dBm增大到0dBm,該引腳輸出從0到1.2V,這時的輸出可工作在測量模式。第二種從引腳V_DN輸出,它是V_UP電壓的反相,且有2倍的增益。假設供電電壓大于3.3V,那么隨著輸入信號由最小到最大,V_DN輸出從2.25V降到接近于地電位。該輸出可以使芯片工作在控制模式。這種應用需外部給VSET 引腳一個電壓,然后V_DN就可以控制VGA或功率放大器。詳細信息請參考應用部分。

一、無線射頻檢測芯片-MS2351特點:

1)完整的RF檢測器/控制器功能

2)典型動態范圍:-58dBV~-13dBV,或-45dBm~0dBm@50Ω

3)頻率響應范圍:100MHz~2500MHz

4)10dB 階躍響應時間:70ns

5)良好的溫度穩定性

6)2.7V~5.5V 的單電源供電


二、無線射頻檢測芯片-MS2351應用:

1)手持設備:TDMA,CDMA,GSM

2)無線終端的接收以及發射信號強度指示

3)發射機功率測量與控制

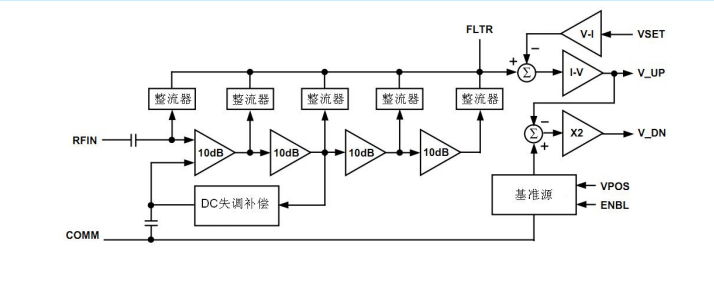

三、無線射頻檢測芯片-MS2351內部框圖


ISweek 工采網的所有產品均來自于原始生產廠商直接供貨,非第三方轉售。
