產品介紹

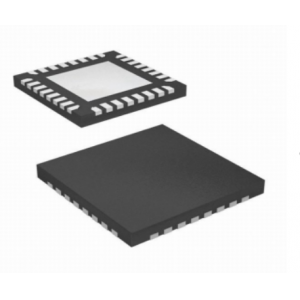

MS4932N是一款三相正弦波無刷直流電機（BLDC）或永磁同步電機（PMSM）控制器。該芯片對霍爾感應信號進行處理，控制器可以通過開關三相轉換器來實現PWM交換。有兩種PWM模式：正弦波模式和方波模式。該芯片具有過流保護，短路保護，過壓保護以及過溫保護，用來保護芯片及馬達不會受到損壞。

一、無刷直流馬達驅動芯片-MS4932N的特性：

支持空間向量調制（SVM） ?
支持正弦波和方波解決方案
內置時鐘發生器
內置誤差放大器，用于扭力閉環控制
占空比直接控制
方波120°正弦波180°導通
PLL角度檢測（霍爾傳感器）
電流領先相位更正
兩個可選死區時間
同步整流
過壓和欠壓保護，過溫保護（OTP），三級過流保護（OCP）
可調OC定時器

二、無刷直流馬達驅動芯片-MS4932N的應用：
