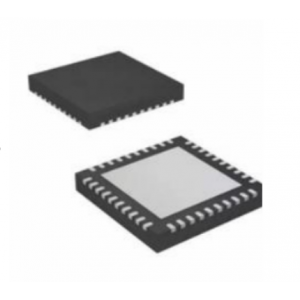

DVI/HDMI芯片 - MS3814

  • DVI/HDMI芯片
Mouse over image to zoom

均衡FR-4電路板微帶線和高頻電纜損耗:可補償825MHz頻率處15dB的電纜損耗。
在1650Mbps速率時,對于0~15dB@825MHz 的信道損耗,抖動余量小于0.25UIPP
輸入端50Ω(每端至 VCC)±10%
輸出驅動器兼容DVI/HDMI1.3
輸出幅度:差分1050mVPP
ENABLE引腳控制選擇正常工作模式或掉電模式
LEVEL引腳選擇不同的輸出電流以適應連接或不連接背向電阻

產品型號:
MS3814
PDF:
訂貨數量:

產品介紹

MS3814是一款TMDS均衡/驅動器芯片,用于補償FR-4電纜到DVI/HDMI連接器的損耗。提供完全滿足DVI/HDMI TMDS要求的輸出。芯片還可用于DVI/HDMI電纜以延長傳輸距離,提高連接器接收側電纜通道的抖動余量。片上TMDS驅動器既可工作在典型的DVI/HDMI電流模式,此時差分輸出端不連接背向電阻;也可以工作在輸出電流提高50%的模式,此時差分輸出端跨200Ω電阻,以獲得10dB的回波損耗。典型DVI/HDMI 輸出驅動器存在連接器與高阻抗DVI/HDMI輸出間的反射問題??蛇x擇的輸出電流(LEVEL 引腳控制)提供背向連接選項(例如差分輸出端跨接 200Ω電阻),有效降低反射,同時使輸出共模偏移降到最小。

MS3814采用單電源、4 個相同的通道設計。為了DVI/HDMI連接器布線靈活,時鐘和數據通道可以任意分配。數據傳送速率250Mbps~1650Mbps。

一、DVI/HDMI芯片-MS3814的特性:
均衡FR-4電路板微帶線和高頻電纜損耗:可補償825MHz頻率處15dB的電纜損耗。
在1650Mbps速率時,對于0~15dB @825MHz的信道損耗,抖動余量小于0.25UIPP
輸入端50Ω(每端至 VCC)±10%
輸出驅動器兼容DVI/HDMI1.3
輸出幅度:差分1050mVPP
ENABLE引腳控制選擇正常工作模式或掉電模式
LEVEL引腳選擇不同的輸出電流以適應連接或不連接背向電阻

二、DVI/HDMI芯片-MS3814的應用
投影儀 DVI/HDMI 接口輸入
DVI-D/HDMI 電纜延長線模塊和有源電纜裝置
LCD 顯示設備

ISweek 工采網的所有產品均來自于原始生產廠商直接供貨,非第三方轉售。
