產品介紹

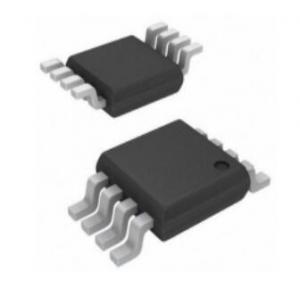

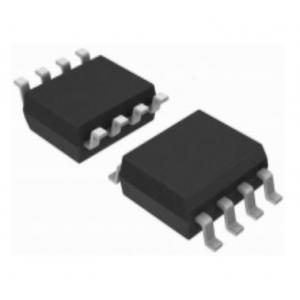

MS5212/5212M是一款12bit單通道輸出的電壓型DAC，接口采用三線串口模式，可以兼容TMS320、SPI、QSPI和Microwire串口。MS5212/5212M數據有16bit，包括控制字節，和12bitDAC數據。MS5212/5212M電源范圍是2.7V到5.5V。內部集成電阻串分壓輸出接到一個AB類輸出、軌到軌輸出放大器，其增益是6dB放大輸出，輸出驅動放大器提高了穩定性且降低了建立時間。MS5212采用SOP8 封裝，MS5212M采用MSOP8封裝。



一、通用數模轉換芯片-MS5212M的特性：

12bit 精度
可編程建立時間 3us 或 9us
兼容 TMS320，SPI，QSPI 和 Microwire 接口
內部上電復位
集成 REF 緩沖器
輸出范圍是 2 倍的基準電壓
對溫度不敏感
軟件、硬件 Power down
電源電壓：2.7V－5.5V



二、通用數模轉換芯片-MS5212M的應用：

數字伺服系統控制
