GaN/氮化鎵 - MTC-PD65W1C-CTA1

  • GaN/氮化鎵
Mouse over image to zoom

返馳式谷底偵測減少開關損失
輕載Burst Mode增加效率
較佳效能可達93%
空載損耗低于50mW
控制IC可支持頻率高達160 kHz
系統頻率有Jitter降低EMI干擾
控制IC可直接驅動GaN

產品型號:
MTC-PD65W1C-CTA1
PDF:
訂貨數量:

產品介紹

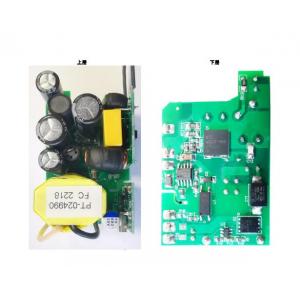

本電源模塊是65W單一C界面,其輸出電壓由協議IC可以控制5V/3A, 9V/3A, 15V/3A, 20V/3.25A等電壓輸出,使用QR/DCM反馳式電路架構于輸出20V重載時可達93%效率及功率密度可達1.5W/cm3,本系統采用同系列控制單晶片:QR一次側控制IC驅動MTC D-mode GaN FET(MGZ31N65-650V)、二次側同步整流控制IC及PD3.0協議IC)可達到佳匹配。

本報告內容包括65W1C電氣規格、線路圖、BOM、主變壓器設計參數、線路布局,后是效能量測及EMI測試結果。


一、GaN/氮化鎵 - MTC-PD65W1C-CTA1的特性:


返馳式谷底偵測減少開關損失
輕載Burst Mode增加效率
佳效能可達93%
空載損耗低于50mW
控制IC可支持頻率高達160 kHz
系統頻率有Jitter降低EMI干擾
控制IC可直接驅動GaN
進階保護功能如下:
(1) VDD過電壓及欠電壓保護
(2) 導通時大峰值電流保護
(3) 輸出過電壓保護
(4) 輸出短路保護
可輸出65W功率


二、GaN/氮化鎵 - MTC-PD65W1C-CTA1的應用:


電源適配器
LED照明驅動器


LCD顯示器電源
帶充電界面排插



ISweek 工采網的所有產品均來自于原始生產廠商直接供貨,非第三方轉售。
