產品介紹

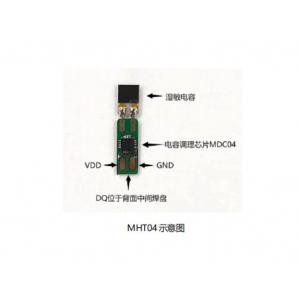

MHT04模組主要基于MDC04電容傳感芯片對電容型高精度濕敏傳感頭進行電容采集。每個模組出廠前均進行了溫度、濕度校準系數，并將校準系數存入芯片EEPROM，上位機基于擬合系數來補償濕度數據。模組基于MDC04單總線接口通信，只需要VDD、GND和背面的單總線DQ數字三個引腳與上位機接線，外圍電路比較簡單，僅需配置一個上拉電阻即可實現長線纜、多節點采集。

一、溫濕度傳感芯片 - MHT04的特性：

工作溫度范圍：-20℃~+85℃
工作電壓范圍：2.0V~5.5V
平均功耗：8.2mA@3V
濕度測量
- 典型精度：±2.0%RH@30~70%RH
- 濕度分辨率：0.01% RH
- 測量范圍：0~100% RH
溫度測量
- 典型精度：±0.3℃@0~+50℃
- 分辨率：0.004℃
數字單總線接口，支持 100 米通信距離，128 個節點串聯組網
抗電磁環境干擾，通信系統包含數據傳輸判錯機制
模組尺寸：
無外殼：21.8±0.3*5.1±0.1*1.7±0.2 mm（長*寬*厚）
帶白色保護外殼：24.7±0.3*7.0±0.1*3.9±0.1mm（長*寬*厚）

二、溫濕度傳感芯片 - MHT04的應用：

倉儲

冷鏈

畜牧

工農業

醫療等高濕、低溫、粉塵、易結露等惡劣環境的溫濕度監控
