產品介紹

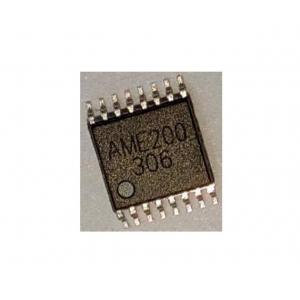

AME200是中科阿爾法推出的新一代基于先進的AMR技術和高性能、專用ASIC信號處理器基礎上開發的磁編碼器芯片。該芯片內部包含了兩對互成45°放置的差分惠斯通電橋組成的AMR傳感器元件，能夠感應在芯片X-Y平面上旋轉磁場分量，并隨著磁場角的變化輸出相位差90°兩路正弦電壓信號，再經后續專用電路的放大、補償和計算后得到角度值，最后經過特定算法輸出ABZ信號，或UVW、PWM、SDI信號，可根據需要進行編程選擇（配置）和讀取當前角度。用戶可以根據需要選擇輸出模式和參數，訂貨時注明，也可通過I2C口配置。

一、磁性旋轉編碼器芯片 - AME200的特性：

基于先進的AMR角度傳感器和高性能集成電路ASIC處理芯片
非接觸式角度測量（0～360°)或增量式編碼器輸出
多種輸出模式：ABZ、UVW、PWM、SDI（四選一）；I2C通信
ABZ輸出分辨率可任意選擇（256，512，1024，250，500，1000 等）
UVW輸出支持1～16對極
PWM輸出頻率可編程
SDI輸出脈沖數可編程
I2C通訊，實時讀取當前角度；芯片參數可配置
TSSOP-16封裝，符合RoHS認證標準

二、磁性旋轉編碼器芯片 - AME200的應用：
