產品介紹

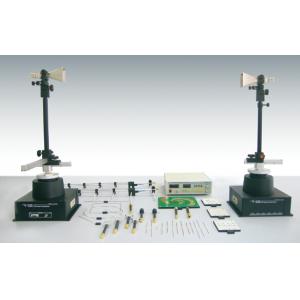

一、AT3200天線實訓系統描述

AT3200天線實訓系統是由傳播模式和增益天線組成，并且配有10種不 同類型的天線.在系統中，射頻源部件提供控制天線方向的控制器，以及500MHZ、2GHZ..  10GH的射頻信號，另外，具有與PC機連接進行天結特性軟件仿真的接口.

本系統還配有自動控制臺，角度步進可設置為1度、5度、10.度;并提供500M Hz(可謂帶寬300MHz)、2GHz(可調帶寬350MHz)、10GHz的信號，而且信號可由1KHz方波調制和1KHs方波解調電平檢測出功率.可以進行時域、頻域波形測量、天線蹭益、波瓣、方向圖的實驗測量.

二、AT3200天線實訓系統特性

本系統包括半波振子天線、對稱振子天線、八木天線、陣列天線、微帶天線{圓形、矩形)、喇叭天線、螺旋天線等

三、AT3200天線實訓系統實驗項目

實驗1：半波（λ/2）偶極子天線
實驗2：折疊偶極子天線
實驗3：λ/4地面天線
實驗4：下垂天線
實驗5：全波環行天線
實驗6：八木天線
實驗7：螺旋天線
實驗8：螺旋線天線
實驗9：喇叭天線的測量
實驗10：微帶貼片天線
實驗11：二維天線陣
實驗12：圓形天線陣
