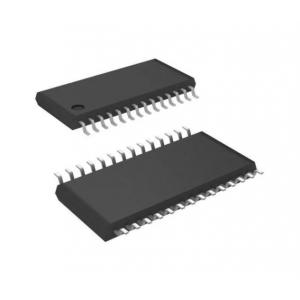

馬達驅動芯片 - SS6952T

  • 馬達驅動芯片
Mouse over image to zoom

單通道H橋電流控制電機驅動器
–單個直流有刷電機
–一個步進電機單相
–PWM 控制接口
固定頻率下電流控制可選擇
– 2 bits 電流控制,提供 4 個電流臺階

產品型號:
SS6952T
PDF:
訂貨數量:

產品介紹

SS6952T為電機一體化應用提供一種大電流單通道集成電機驅動方案。SS6952T有一路H橋驅動,可提供較大峰值電流7A,可驅動一個刷式直流電機,或者螺線管或者其它感性負載。


SS6952T的功率輸出模塊由N型功率MOSFET組成H橋電路,包含整流電路和限流電路。簡單的并行數字控制接口,衰減模式可選擇為快衰減,慢衰減和混合衰減。

SS6952T提供了一種低功耗睡眠模式來關斷內部電路,以達到非常低的靜態電流。這種睡眠模式通過設置nSLEEP引腳來實現。內部關斷功能包含過流保護,短路保護,欠壓鎖定保護和過溫保護,并提供一個故障輸出管腳nFAULT引腳。

SS6952T提供一種帶有裸露焊盤的eTSSOP28封裝,能有效改善散熱性能,且是無鉛產品,引腳框架采用100%無錫電鍍。


一、馬達驅動芯片 - SS6952T的特性:

單通道H橋電流控制電機驅動器
–單個直流有刷電機
–一個步進電機單相
–PWM 控制接口
固定頻率下電流控制可選擇
– 2 bits 電流控制,提供 4 個電流臺階
低導通阻抗的金屬氧化物半導體場效應晶體管(MOSFET)
– 24V,Ta = 25°C 時可實現 7.0A 較大驅動電流(在保證散熱良好條件下)
– 24V,Ta= 25°C 時 RDS(HS+LS)為150mΩ(典型值 HS + LS)
較大供電耐壓 50V
睡眠模式低電流
內置 3.3V 基準電壓
帶散熱片的表面貼裝封裝
保護特性
– 過流保護 (OCP)
– 熱關斷 (TSD)
– 欠壓閉鎖 (UVLO)
– 故障顯示 Pin(nFAULT)


二、馬達驅動芯片 - SS6952T的應用:


打印機
辦公自動化設備
機器人
業縫紉機


ISweek 工采網的所有產品均來自于原始生產廠商直接供貨,非第三方轉售。
