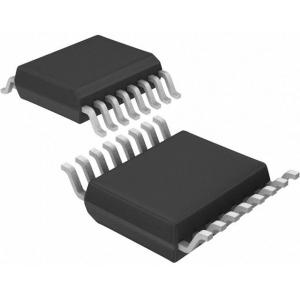

數字電容傳感芯片 - MC11S

  • 數字電容傳感芯片
Mouse over image to zoom

電容測量范圍:2~1000pF
溫度范圍:-55℃~+125℃
頻率范圍:0.1MHz~20MHz
電容分辨率:較高 14bit
供電電壓范圍:2.0V~5.5V
轉換時間:1~100ms(可配置)
測量峰值電流:0.8mA(可配置)
睡眠模式電流:50nA
停機模式電流:40nA

產品型號:
MC11S
PDF:
訂貨數量:

產品介紹

MC11S、MC11T 是高集成度雙通道電容型傳感芯片,芯片直接與被測物附近的差分電容極板相連,通過諧振激勵并解算測量微小電容的變化。激勵頻率在 0.1~20MHz 范圍內可配置,其頻率測量輸出為 16bit 數字信號,對應的電容感知最高分辨率為 1fF。芯片采用全數字化設計,功能配置及數據讀寫支持較高 1MHz 的 I2C 通信速率。此外,芯片還集成了溫度傳感電路,可用于進行溫度補償及其他溫度傳感場景。

電容式傳感通過和檢測電極的配合實現對不同物質的介電檢測,是一種低功耗、低成本且分辨率高的非接觸式檢測技術。相比于傳統 RC 振蕩類觸控電容結構,MC11S、MC11T 工作穩定、電路簡單,僅需一個參考電容,可配置的工作頻率,適用于多種應用場景。芯片的頻率計算通過內部數字信號處理單元全數字化輸出,多種工作模式可靈活配置。

和國內外同類產品相比,MC11S、MC11T 具有低成本的外圍電路、更寬的電容激勵頻率,更寬的工作電壓范圍,更靈活的參考頻率及工作模式配置。芯片兼具溫度傳感信號用于溫度補償,獨立的雙通道測量電路可以相互補償參考,也可配置自動報警邏輯。小尺寸、低成本的芯片可廣泛用于液位測量、觸控、水浸傳感等檢測場景。


一、數字電容傳感芯片 - MC11S的特性:

電容測量范圍:2~1000pF
溫度范圍:-55℃~+125℃
頻率范圍:0.1MHz~20MHz
電容分辨率:較高 14bit
供電電壓范圍:2.0V~5.5V
轉換時間:1~100ms(可配置)
測量峰值電流:0.8mA(可配置)
睡眠模式電流:50nA
停機模式電流:40nA


二、數字電容傳感芯片 - MC11S的應用:

智能家電液位
水箱液位
水浸傳感
觸控傳感

ISweek 工采網的所有產品均來自于原始生產廠商直接供貨,非第三方轉售。
