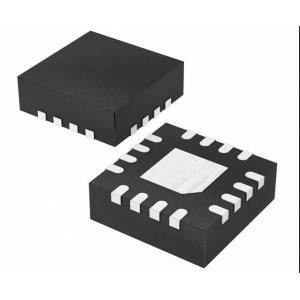

數字電容傳感芯片 - MC12G

  • 數字電容傳感芯片
Mouse over image to zoom

電容測量范圍:0~150pF
溫度范圍:-55℃~+125℃
頻率范圍:10MHz~100MHz
有效分辨率:較高 15bit
供電電壓范圍:2.0V~5.5V
轉換時間:1~100ms(可配置)
測量峰值電流:1.3~8.3mA(可配置)
睡眠模式電流:50nA
停機模式電流:40nA

產品型號:
MC12G
PDF:
訂貨數量:

產品介紹

MC12G、MC12T 是高集成度雙通道電容型傳感芯片,芯片測量單端對地電容,直接與被測電容極板相連,通過甚高頻諧振激勵并解算測量微小電容的變化。激勵頻率在 10~100MHz 范圍內可配置,其頻率測量輸出為 16bit 數字信號,對應的電容感知較高分辨率為 0.5ff。芯片采用全數字化設計,功能配置及數據讀寫支持較高 1MHz 的 I2C 通信速率;內置低噪聲電源管理模塊 LDO,可適配寬輸入電壓范圍。此外,芯片還集成了溫度傳感電路,可用于進行溫度補償及其他溫度傳感場景。

電容式傳感通過和檢測電極的配合實現對不同物質的介電檢測,是一種低功耗、低成本且分辨率高的非接觸式檢測技術。相比于傳統 RC 振蕩類觸控電容結構,MC12G、MC12T 采用甚高頻的 LC 諧振方法,使得電場強度穿透性更好。芯片的頻率計算通過內部數字信號處理單元全數字化輸出,多種工作模式可靈活配置。MC12T 具有精簡的 SOP8引腳,可用于低成本的雙通道電容檢測。MC12G為小體積的 QFN16 封裝,提供更為全面的芯片內部控制。

和國內外同類產品相比,MC12G、MC12T 具有更寬的電容激勵頻率,更遠的非接觸測量性能,更寬的工作電壓范圍,更靈活的參考頻率及工作模式配置。芯片兼具溫度傳感信號用于溫度補償,獨立的雙通道測量電路可以相互補償參考,也可配置自動報警邏輯。小尺寸、低成本的芯片可廣泛用于智能家電液位、接近、觸控等場景,也可用于汽車油液、水浸傳感、食品檢測、土壤水分含量等工業專用檢測場景。


一、數字電容傳感芯片 - MC12G的特性:

電容測量范圍:0~150pF
溫度范圍:-55℃~+125℃
頻率范圍:10MHz~100MHz
有效分辨率:較高 15bit
供電電壓范圍:2.0V~5.5V
轉換時間:1~100ms(可配置)
測量峰值電流:1.3~8.3mA(可配置)
睡眠模式電流:50nA
停機模式電流:40nA


二、數字電容傳感芯片 - MC12G的應用:

智能家電液位
工業水箱液位
汽車油液液位
食品水分含量分析
土壤水分含量分析
接近檢測
觸控感知

ISweek 工采網的所有產品均來自于原始生產廠商直接供貨,非第三方轉售。
